突破与创新——我校研究生首次发表SCI二区科研论文

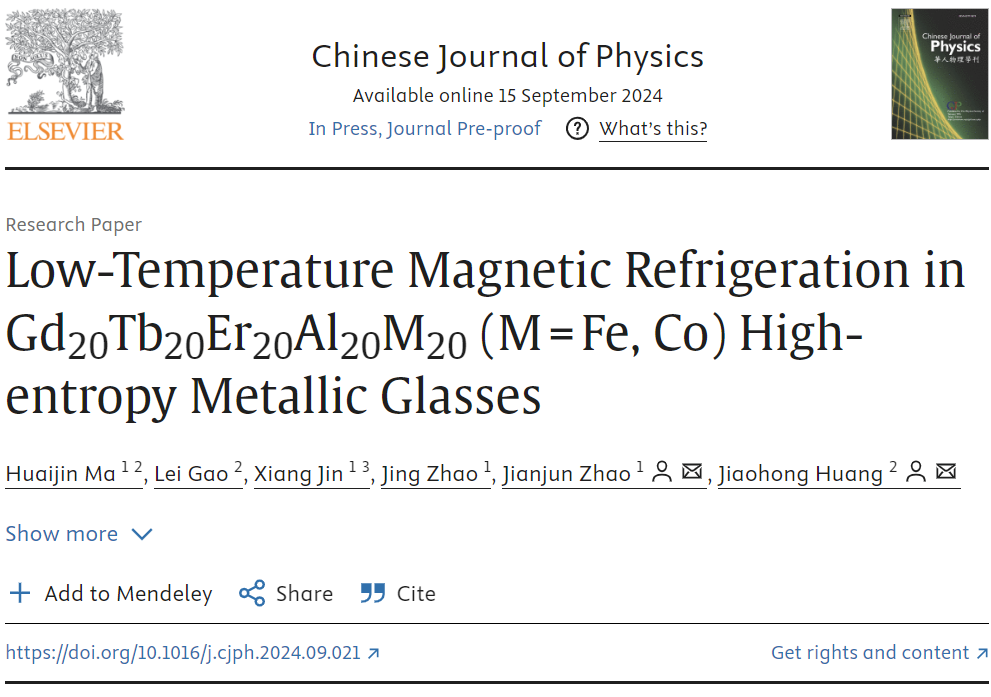

我校凝聚态物理学硕士研究生马怀瑾以第一作者身份(导师：赵建军、黄焦宏(包头稀土研究院)；副导师：金香、高磊(包头稀土研究院))在领域知名期刊《Chinese Journal of Physics》(中国科学院二区期刊)在线发表题为《Low-Temperature Magnetic Refrigeration in Gd₂₀Tb₂₀Er₂₀Al₂₀M₂₀(M = Fe, Co) High-entropy Metallic Glasses》的研究成果。

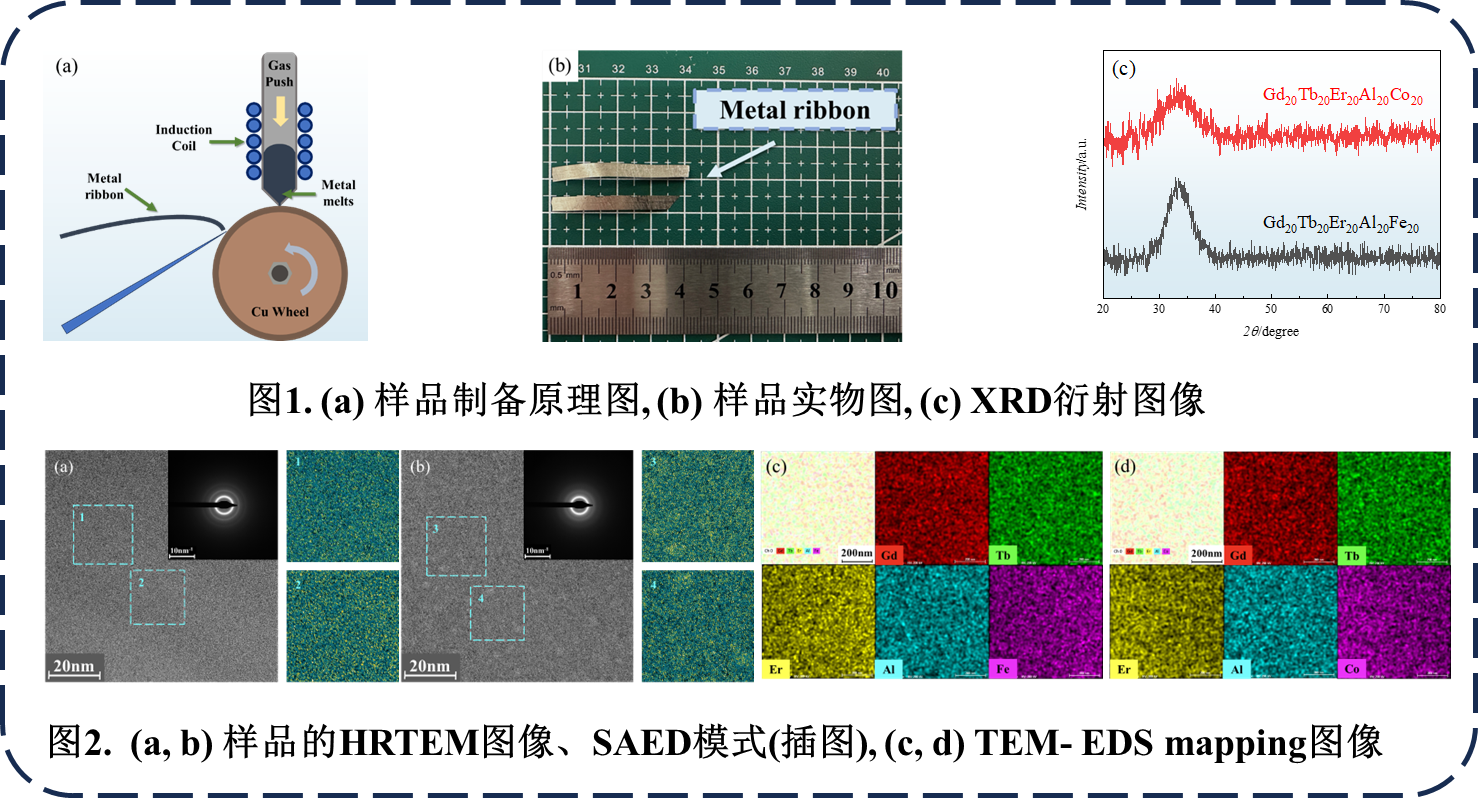

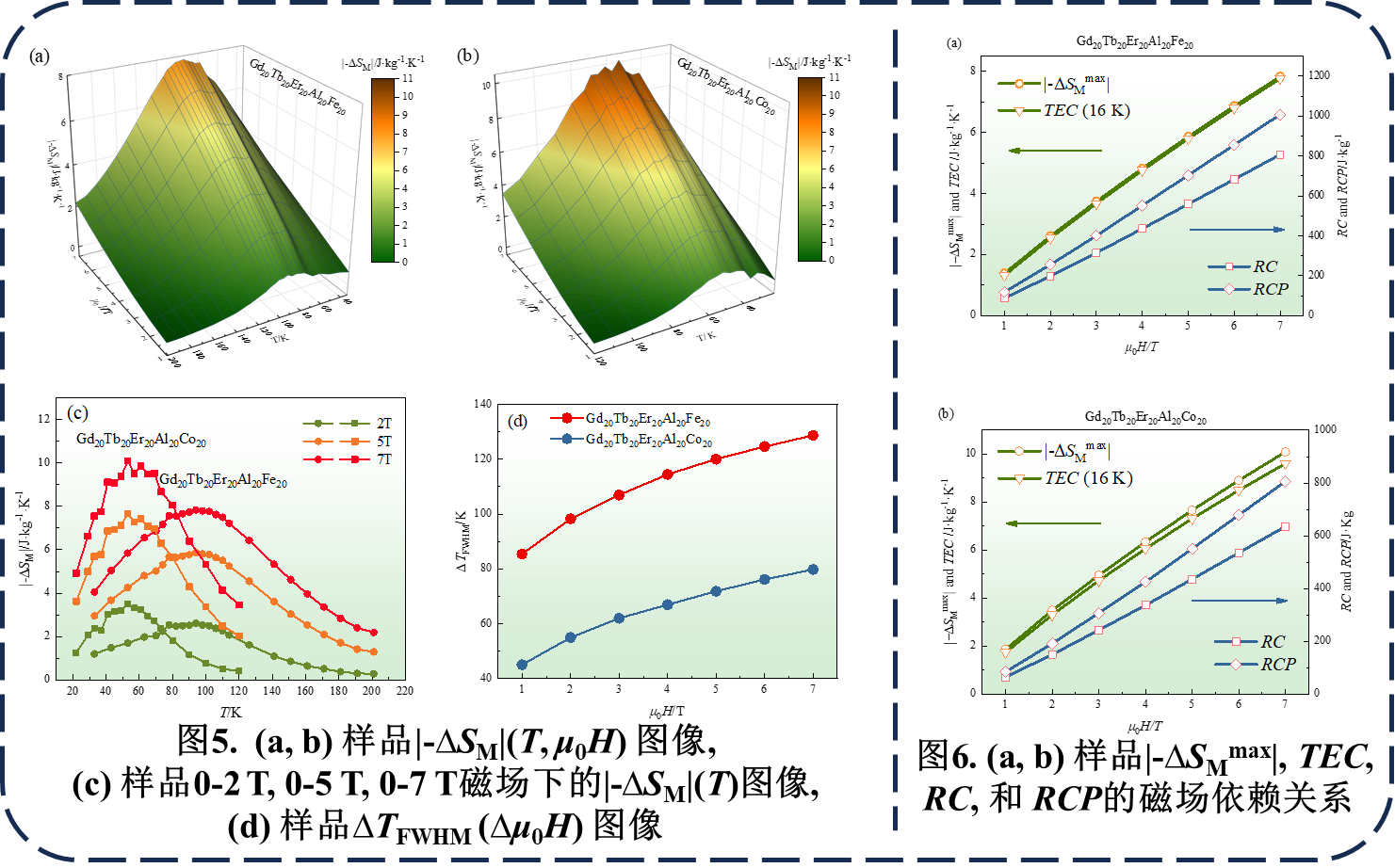

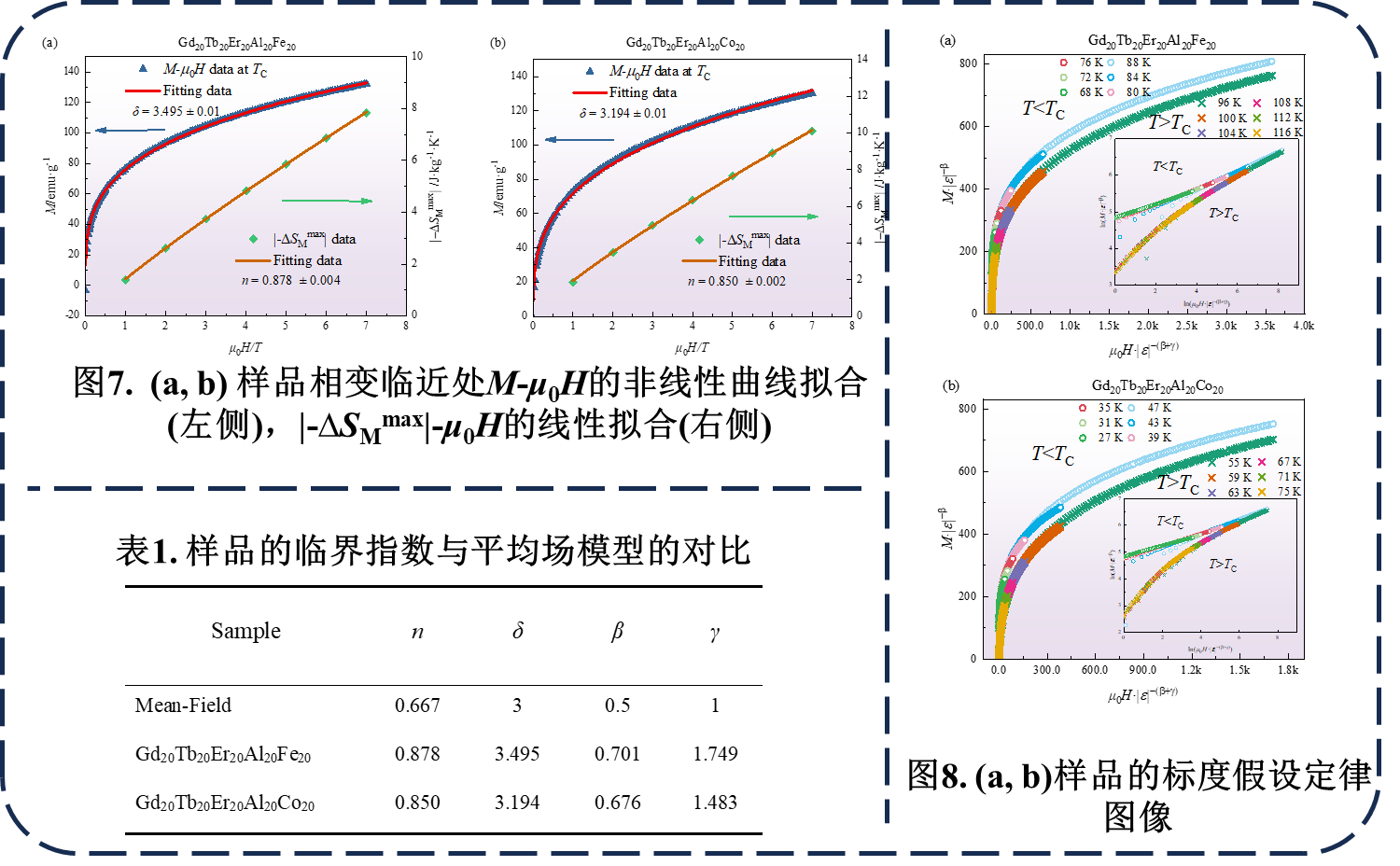

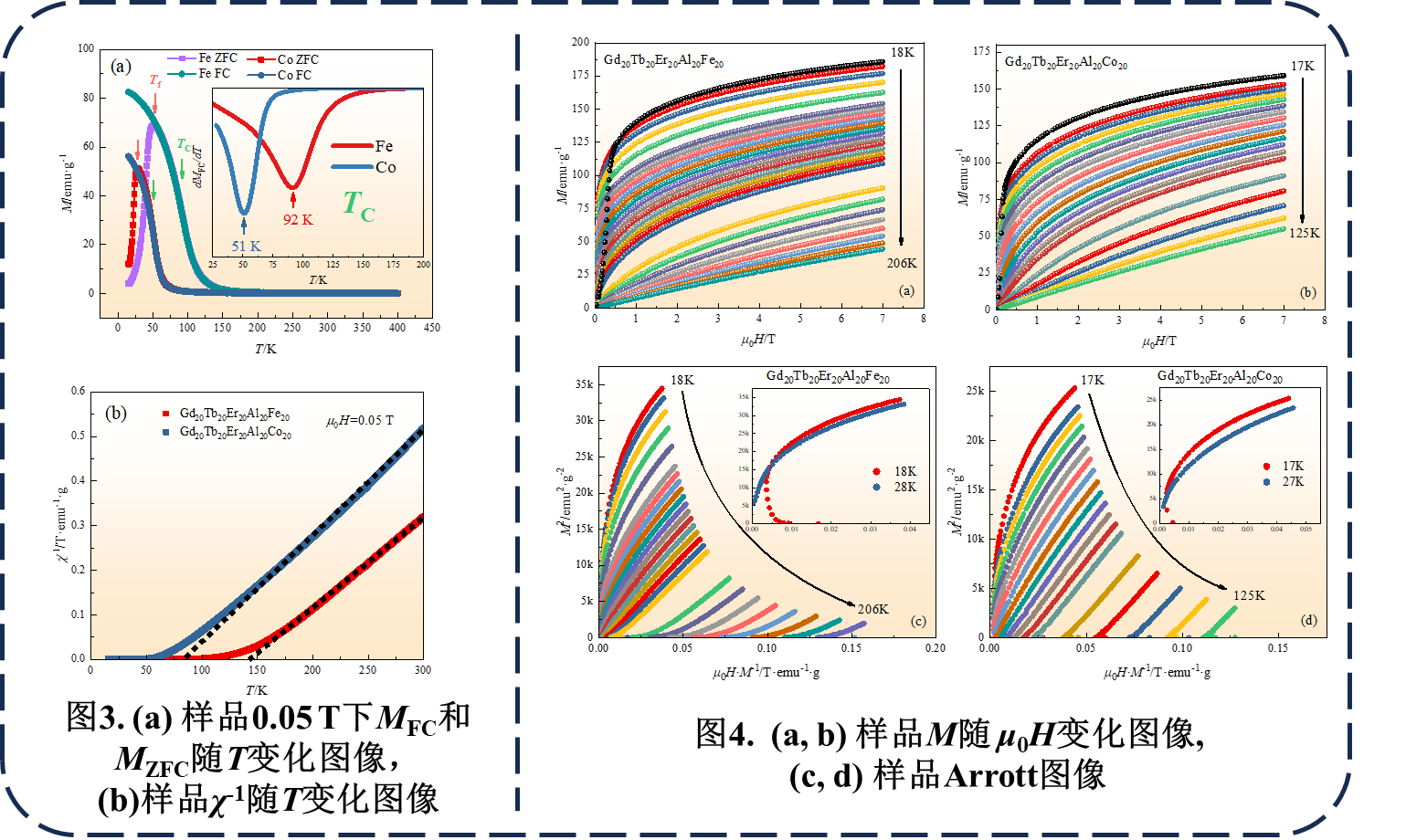

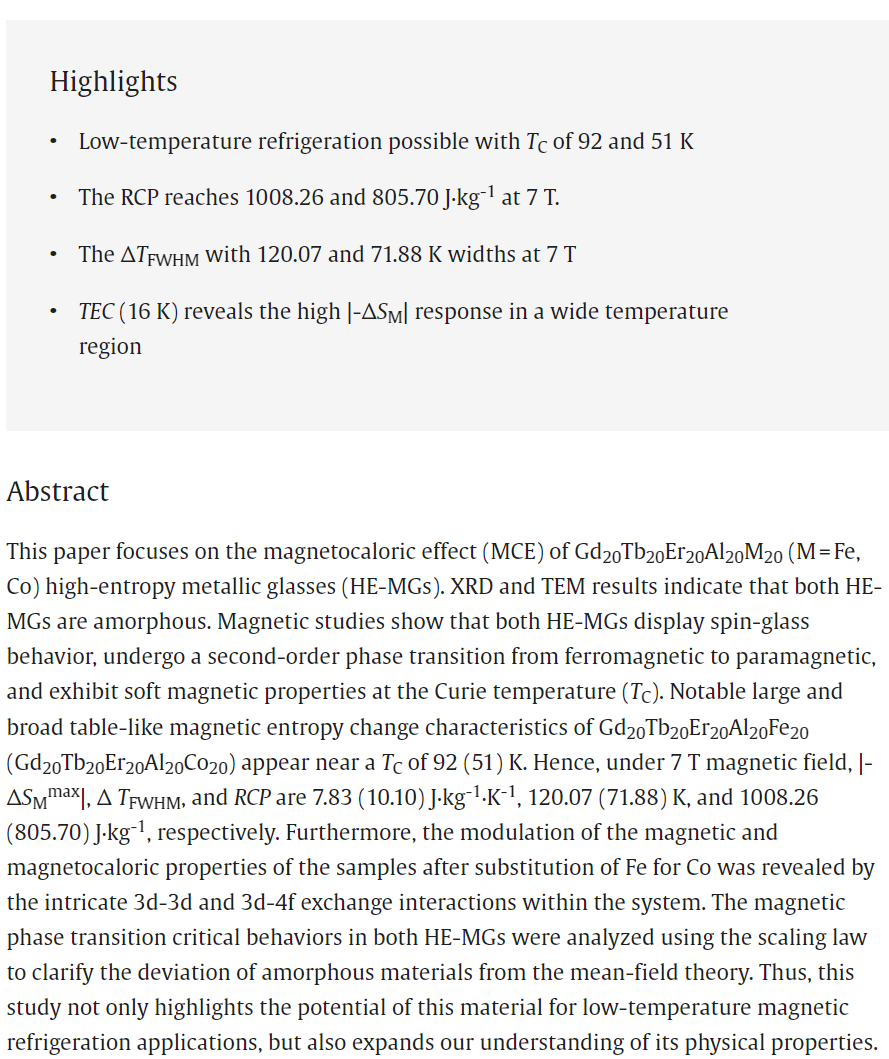

本研究基于当前急需绿色环保制冷技术为背景，结合包头稀土特色产业，利用电弧熔炼技术和真空甩带快淬技术制备了稀土基高熵金属玻璃材料Gd₂₀Tb₂₀Er₂₀Al₂₀M₂₀(M = Fe, Co)材料(图1, 2)。样品在低温区92 K和51 K附近发生明显的二级磁相变(图3, 4)。在不同的磁场下，等温磁熵变与温度变化曲线呈现出“桌面型”特征(图5)。在7 T磁场下，样品的等温磁熵变最大值为7.83J·kg^-1·K^-1和10.10J·kg^-1·K^-1，制冷温区高达128.75 K和79.80 K(图6)。利用Landau相变理论和标度定律揭示了该非晶态材料存在的固有的微观特征和化学短程有序的波动导致材料的磁相互作用模式与平均场理论出现偏差 (图7、8，表1)。

综上所述，Gd₂₀Tb₂₀Er₂₀Al₂₀M₂₀(M = Fe, Co)材料可作为使用Ericsson循环的低温磁制冷技术的优异候选材料。此外，本研究丰富了该类材料的物理性质，为磁制冷的实际应用提供了可能性。

该学术成果展现出我校“稀土磁制冷材料”科研团队在前沿领域研究中的学术实力，更是我校研究生教育长期坚持高质量、高标准培养理念的体现。

原文链接：https://doi.org/10.1016/j.cjph.2024.09.021

我校作者简介：

马怀瑾、男，2022级凝聚态物理学在读硕士，主要从事稀土基磁制冷材料的研究。硕士期间参与发表SCI论文11篇，其中以第一作者(或导师/副导师一作学生二作)身份发表SCI学术论文4篇，其中二区2篇，国家发明专利1件，参与发表国内外会议论文5篇，省级学术奖2项。

赵建军、男，二级教授，硕士生导师。内蒙古自治区“321工程人才”第二层次，包头市“鹿城英才工程”领军人才，包头市优秀“创新争先”科技人才。担任内蒙古自治区高等学校磁学与磁性材料重点实验室主任，主要从事稀土磁性材料基础研究及应用研究。近五年，主持及参与省部级以上科研项目8项，以第一作者或通讯作者发表SCI学术论文21篇，发明专利2件。

金香、女，教授，硕士生导师。内蒙古自治区“321工程人才”第三层次，包头市“5512工程”青年人才，内蒙古自治区高等学校磁学与磁性材料重点实验室磁制冷材料方向学术带头人，主要从事稀土及磁制冷材料研究。近五年，主持及参与省部级以上科研项目6项，以第一作者或通讯作者发表SCI学术论文13篇，发明专利2件。
